Układy pamięci w kartridżach dla konsoli NES (Famicom)

---

Poniżej znajduje się spis układów scalonych pamięci w obudowach SOP/SDIP/DIP, które można
spotkać w kartridżach dla konsoli NES/Famicom. Informacje o każdym układzie zawierają: typ/model,
rodzaj pamięci (ROM-MASK, PROM-OTP, EPROM-UV, EEPROM, SRAM), jej rozmiar w kilobajtach,
rodzaj obudowy oraz przykładowe zdjęcie. Ewentualne drugie zdjęcie tego samego układu, zawiera
jego alternatywne oznaczenie. Jeśli typ/model układu scalonego nie został nadrukowany wprost na
jego obudowie, to w nawiasie podano jego producenta lub znajdujący się na nim napis. Ewentualny
nawias kwadratowy, zawiera prawidłowy typ/model błędnie rozpoznanego układu.
Dane pochodzą z bazy NEScartDB.com (pierwotnie stworzonej przez BootGod), która została ścią-
gnięta na dysk i przetworzona skryptem języka VBS (Visual Basic Script) systemu Windows. Skrypt
wydobył z wielu tysięcy profili kartridży (pliki ".htm"), podstawowe informacje o wszystkich układach
pamięci. Otrzymane dane zostały posortowane (polecenie "sort"), a następnie powtarzające się linie
zostały usunięte (innym skryptem VBS).

MODEL	RODZAJ	ROZMIAR [kB]	OBUDOWA	ZDJĘCIE
0210D-xxx (GMK-PRG)	ROM	256	DIP32
052701 (Fujitsu)	SRAM	8	SDIP28
200-xxx (Hitachi)	ROM	128	DIP28

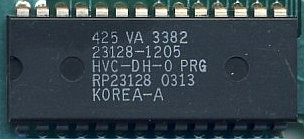

23128-xxxx (VTI) [RP23128]	ROM	16	DIP28
23256 (Macronix)	ROM	32	DIP28
23512-xxxx (Macronix)	ROM	64	DIP28
231002 (Ricoh/Macronix)	ROM	128	DIP28
231026E (Ricoh)	ROM	128	DIP28
23C1010BCZ-xxx (NEC)	ROM	128	DIP28
23C1013BCZ-xxx (NEC)	ROM	128	DIP32
23C1033-xxxx (Macronix)	ROM	128	DIP32
23C2013ACZ-xxx (NEC)	ROM	256	DIP32
23C4000-xxxx (Hitachi)	ROM	512	DIP32
27256-xx (General Instrument)	EPROM	32	DIP28
27C256-xx (Signetics)	EPROM	32	DIP28
27C256-xx N (Signetics)	PROM	32	DIP28
27C512-xx (Microchip)	EPROM	64	DIP28
27C1000 (Macronix)	ROM	128	DIP32
27C1000	EPROM	128	DIP32
30523xx	ROM	512	DIP32
4881-xxxx (Toshiba)	ROM	128	DIP28
5006AxAxxx-xxxx (Macronix)	ROM	256	DIP32
5007AxAxxx-xxxx (Macronix)	ROM	128	DIP28
5M58-xxxx (Toshiba)	ROM	128	DIP28
5M60-xxxx (Toshiba)	ROM	128	DIP32
609-2936006 (NCR)	ROM	128	DIP28
64KS(ALP)-NI (Hitachi)	SRAM	8	DIP28
64KSALSP-NI (Hitachi)	SRAM	8	SDIP28
64S20 (NEC)	SRAM	8	DIP28
831000-xx (Fujitsu)	ROM	128	DIP28
831010-xx (Fujitsu)	ROM	128	DIP28
8464A-xx (Fujitsu)	SRAM	8	DIP28
9864(A)DS-xxxx (General Instrument)	ROM	8	DIP28
9128DS-xxxx (General Instrument)	ROM	16	DIP28
AM23128 (335002-2012)	ROM	16	DIP28
AM23256 (335002-2011)	ROM	32	DIP28
AM23512 (335020-1012)	ROM	64	DIP28
AM231002 (335020-1011)	ROM	128	DIP28
AM27C256-xxx	EPROM	32	DIP28
AM27C010-xxx	EPROM	128	DIP32

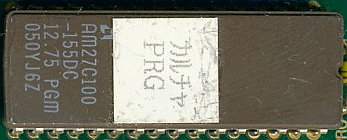

AM27C100-xxx	EPROM	128	DIP32
BR6264P-xxx	SRAM	8	DIP28
BR6265-xx	SRAM	8	DIP28

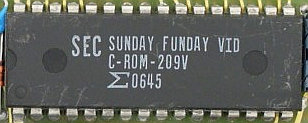

C-ROM-xxxx (Sigma)	ROM	128	DIP32
C3306-xx [RP23128]	ROM	16	DIP28

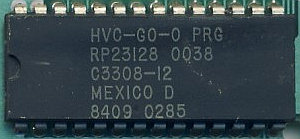

C3308-xx [RP23128]	ROM	16	DIP28
C3311-xx [RP23128]	ROM	16	DIP28

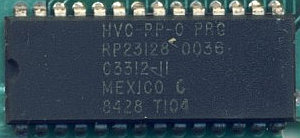

C3312-xx [RP23128]	ROM	16	DIP28
CDM62256Exx	SRAM	32	DIP28
CXK27C1000DQ-xx	EPROM	128	DIP32

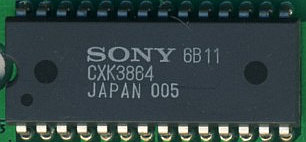

CXK3864	ROM	8	DIP28
CXK38128	ROM	16	DIP28

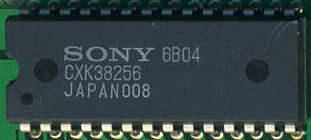

CXK38256(-xxxx)	ROM	32	DIP28
CXK381000	ROM	128	DIP28
CXK384002-xxxx	ROM	512	DIP32
CXK5864x(xx)-xx	SRAM	8	DIP28
CXK5864BSP-xx	SRAM	8	SDIP28
D2364EC	ROM	8	DIP28

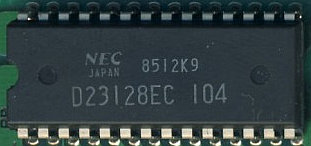

D23128EC	ROM	16	DIP28
D23C256EAC	ROM	32	DIP28
D23C512EC	ROM	64	DIP28
D23C1000C	ROM	128	DIP28

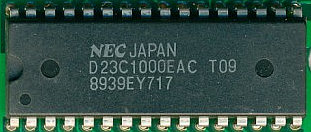

D23C1000E(xxx)	ROM	128	DIP32
D23C1001E(xxx)	ROM	128	DIP32
D23C1010x(xx)	ROM	128	DIP28
D23C1013AC	ROM	128	DIP32
D23C2001x(xx)	ROM	256	DIP32
D2764A(-xx)	EPROM	8	DIP28
D2764C	PROM	8	DIP28
D27128(D)	EPROM	16	DIP28
D27128C(-x)	PROM	16	DIP28
D27256(D)(-x)	EPROM	32	DIP28
D27C256-xxx	EPROM	32	DIP28
D27512-xxx	EPROM	64	DIP28
D27C010-xxx	EPROM	128	DIP32
D27C1000x-xx	EPROM	128	DIP32
D4364C(-xx)	SRAM	8	DIP28
D4364CX-xx	SRAM	8	SDIP28
D43256xC(x)-xx	SRAM	32	DIP28
FCB61C65(L)-xx	SRAM	8	DIP28
GM76C88(xx)-xx	SRAM	8	DIP28
HM6264(L/AL)P-xx	SRAM	8	DIP28
HM6264A(L)SP-xx	SRAM	8	SDIP28
HM6264LFP-xx	SRAM	8	SOP28
HM6265L-xx	SRAM	8	DIP28

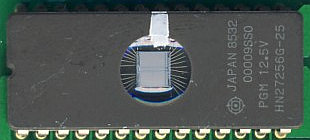

HN27256G-xx	EPROM	32	DIP28
HN27C301(A)G-xx	EPROM	128	DIP32

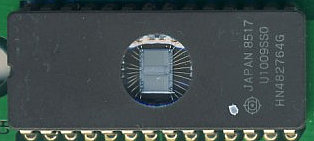

HN482764G(-x)	EPROM	8	DIP28
HN4827128G-xx	EPROM	16	DIP28

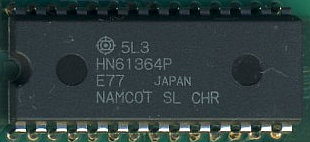

HN61364P	ROM	8	DIP28
HN613128P(xxx)	ROM	16	DIP28
HN613256P(xxx)	ROM	32	DIP28
HN62302xP	ROM	256	DIP32
HN62321EP	ROM	128	DIP28
HY2332 (B001)	ROM	4	DIP24

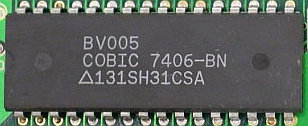

HY232000 (COBIC 7406-BN)	ROM	256	DIP32
HY6116AP-xx	SRAM	2	DIP24
HY6264(A/L/AL)P-xx	SRAM	8	DIP28
HY6264J-xx	SRAM	8	SOP28
HY62256ALLP-xx	SRAM	32	DIP28
IM2332 (R1-B001)	ROM	4	DIP24
IM23128 (CRYSTAL MINES VID)	ROM	16	DIP28
IM23256 (335001-1012)	ROM	32	DIP28
IM23512 (335001-1011)	ROM	64	DIP28
IM231002 (335004-1011)	ROM	128	DIP28
IM231003 (NES-6V-1 PRG)	ROM	128	DIP32

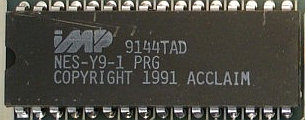

IM232000 (NES-Y9-1 PRG)	ROM	256	DIP32
IMS1630PLxx	SRAM	8	DIP28
KD231002 (RD014 N3P)	ROM	128	DIP28
KM23C512 (COBIC BE-V1)	ROM	64	DIP28
KM23C1001	ROM	128	DIP28

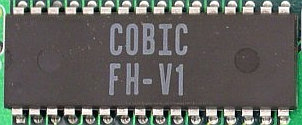

KM23C1003 (COBIC FH-V1)	ROM	128	DIP32
KM23C2001 (7403-MM)	ROM	256	DIP32

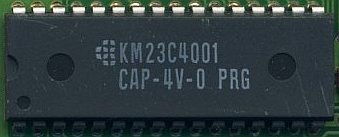

KM23C4001	ROM	512	DIP32
KM6264xL-xx	SRAM	8	DIP28
KM6264BLS-x	SRAM	8	SDIP28
KM62256ALP-xx	SRAM	32	DIP28
LC3564x(L)-xx	SRAM	8	DIP28
LC3664x(L)-xx	SRAM	8	DIP28
LC3664RSL-xx	SRAM	8	SDIP28
LH2306xx	ROM	128	DIP28
LH2307xx	ROM	128	DIP28
LH2309xx	ROM	128	DIP28
LH2310xx	ROM	128	DIP28
LH2311xx	ROM	128	DIP32
LH2312xx	ROM	64	DIP28
LH2315xx	ROM	128	DIP28
LH231Gxx	ROM	128	DIP28
LH231Jxx	ROM	128	DIP32
LH2326xx	ROM	16	DIP28
LH2327xx	ROM	16	DIP28
LH2355xx	ROM	32	DIP28
LH2356xx	ROM	32	DIP28
LH2357xx	ROM	32	DIP28
LH2359xx	ROM	32	DIP28
LH2361xx	ROM	8	DIP28
LH2362xx	ROM	8	DIP24
LH2367xx	ROM	8	DIP28
LH2369xx	ROM	8	DIP28
LH5160(xx)-xx	SRAM	8	DIP28
LH5164x(x)(-xx)	SRAM	8	DIP28
LH5168(FB)-xx	SRAM	8	DIP28
LH5168D-xx	SRAM	8	SDIP28
LH5216D-xx	SRAM	2	SDIP24
LH5264x(x)(-xx)	SRAM	8	DIP28
LH5268AF-xx	SRAM	8	DIP28
LH5310xx	ROM	128	DIP28
LH5313xx	ROM	64	DIP28
LH5314xx	ROM	64	DIP28
LH5321xx	ROM	256	DIP32
LH5322xx	ROM	256	DIP32
LH532Hxx	ROM	256	DIP32
LH532Jxx	ROM	256	DIP32
LH5341xx (RC851J00P)	ROM	512	DIP32

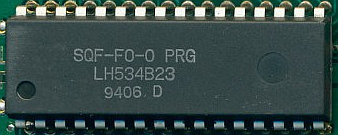

LH534Bxx	ROM	512	DIP32
LH534Cxx	ROM	512	DIP32
LH534Jxx	ROM	512	DIP32
LH534Txx	ROM	512	DIP32
LH5359xx	ROM	32	DIP28
LH5764-xx	PROM	8	DIP28
M2764Z	PROM	8	DIP28
M27128(AZB/Z-xx)	PROM	16	DIP28
M27256(F1/-2F1)	EPROM	32	DIP28
M27256Z-xx	PROM	32	DIP28
M27C1001-xxF1	EPROM	128	DIP32
M27C2001-xxF1	EPROM	256	DIP32
M3864(B)-xx	ROM	8	DIP28
M38128(A/B)-xx	ROM	16	DIP28
M38256(A/B)-xx	ROM	32	DIP28

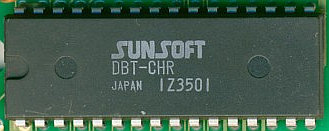

M382000 (DBT-CHR)	ROM	256	DIP32
M5165(L/AL)-xx	SRAM	8	DIP28

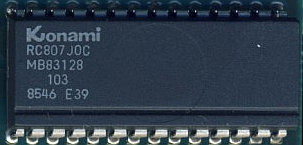

MB83128	ROM	16	DIP28
MB83256	ROM	32	DIP28
MB83512-xx	ROM	64	DIP28
MB831002 (TKS-G7-0 PRG)	ROM	128	DIP28
MB831003 (NES-OG-0 CHR)	ROM	128	DIP32
MB832000 (FRG-JM-0 PRG)	ROM	256	DIP32
MB834000 (EFC-D4-1 PRG)	ROM	512	DIP32
MB8416A-xx(L)-SK	SRAM	2	SDIP24
MB8464-xx(L)	SRAM	8	DIP28
MB8464A-xxL(L)-SK	SRAM	8	SDIP28
MK6116N-xx	SRAM	2	DIP24
MN23257Nxx	ROM	32	DIP28
MN231001Nxx	ROM	128	DIP28
MN231003Nxx	ROM	128	DIP32
MN232001Nxx	ROM	256	DIP32
MN234003Nxx	ROM	512	DIP32

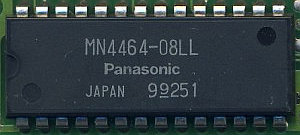

MN4464-xxLL	SRAM	8	DIP28
MS6264xL(L)-xxPC	SRAM	8	DIP28
MS6265-xxPC	SRAM	8	DIP28
MX23256-xxxx	ROM	32	DIP28
MX23512-xxxx	ROM	64	DIP28

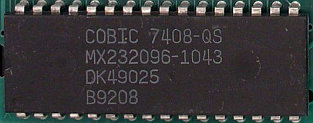

MX232096-xxxx	ROM	256	DIP32

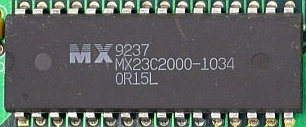

MX23C2000-xxxx	ROM	256	DIP32
MX27C256-xx	PROM	32	DIP28
M5L2764K	EPROM	8	DIP28
M5L27128K	EPROM	16	DIP28
M5L27256K	EPROM	32	DIP28
M5M2364-xxxP	ROM	8	DIP28
M5M23128-xxxP	ROM	16	DIP28
M5M23256-xxxP	ROM	32	DIP28
M5M231001-xxxP	ROM	128	DIP28
M5M2764-xxxP	PROM	8	DIP28
M5M27128-xxxP	PROM	16	DIP28
M5M27256(P)-xxxP	PROM	32	DIP28
M5M27C100K-xx	EPROM	128	DIP32
M5M27C100P	PROM	128	DIP32
M5M5165P-xx	SRAM	8	DIP28
MBM2764-xx	EPROM	8	DIP28
MBM2764-xx	PROM	8	DIP28
MBM27128-xx	EPROM	16	DIP28
MBM27256-xx	EPROM	32	DIP28
MBM27C1000-xxZ	EPROM	128	DIP32
MBM27C1001-xxZ	EPROM	128	DIP32
MCM60(L)64Pxx	SRAM	8	DIP28
MCM6264Pxx	SRAM	8	SDIP28
NM27C512(A)Q-xxx	EPROM	64	DIP28

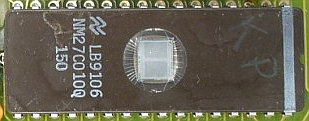

NM27C010Q-xxx	EPROM	128	DIP32
P2764A	PROM	8	DIP28

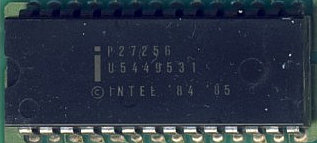

P27256	PROM	32	DIP28
RO9864D-xxxx	ROM	8	DIP28
RO9128DS-xxxx	ROM	16	DIP28
RP2364E	ROM	8	DIP28
RP23128E	ROM	16	DIP28
RP23256(D/E)	ROM	32	DIP28
RP231024(D)	ROM	128	DIP28
RP231026(D/E)	ROM	128	DIP28
RP231027D	ROM	128	DIP28
RP231030E	ROM	128	DIP28

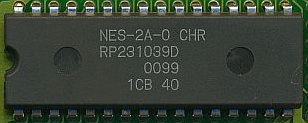

RP231039D	ROM	128	DIP32

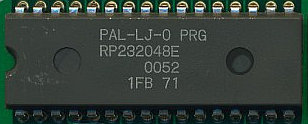

RP232048(D/E)	ROM	256	DIP32
RP2D68	ROM	8	DIP28
RP2D70	ROM	8	DIP28
RP2D129	ROM	16	DIP28
RP2D256	ROM	32	DIP28
RP532011E	ROM	256	DIP32
S23128	ROM	16	DIP28
S2564RL-xxx	SRAM	8	DIP28
SCC-I5M58	ROM	128	DIP28
SCC-I5P72	ROM	128	DIP28
SCC-I5R86	ROM	256	DIP32
SRM2064Cxx	SRAM	8	DIP28
TC53257P	ROM	32	DIP28
TC531000(B/C)P	ROM	128	DIP28
TC531002CP	ROM	128	DIP28

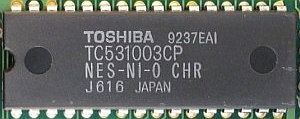

TC531003CP	ROM	128	DIP32
TC532003AP	ROM	256	DIP32

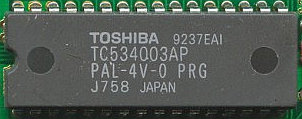

TC534003AP	ROM	512	DIP32
TC5533P-B	SRAM	4	DIP28
TC5563APL-xx(L)	SRAM	8	SDIP28
TC5564PL-xx	SRAM	8	DIP28
TC5565(A)PL-xx(L)	SRAM	8	DIP28
TC57256AD-xx	EPROM	32	DIP28

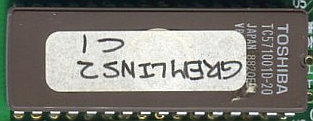

TC571001D-xx	EPROM	128	DIP32
TMM2064P-xx	SRAM	8	DIP28
TMM2365P-xxxx	ROM	8	DIP28
TMM23128P-xxxx	ROM	16	DIP28
TMM2464(A)P	PROM	8	DIP28

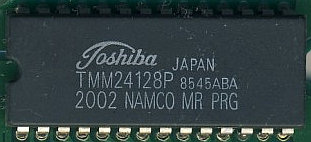

TMM24128P	PROM	16	DIP28

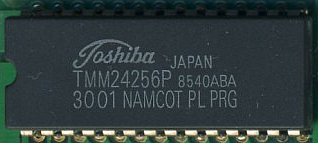

TMM24256(A)P	PROM	32	DIP28
TMM24512AP-xx	PROM	64	DIP28
TMS27C256(-xx/JL)	EPROM	32	DIP28
TMS27C512(-xx/JL)	EPROM	64	DIP28
TMS27PC512NL	PROM	64	DIP28
UPD23C64	ROM	8	DIP28
UPD23C128	ROM	16	DIP28
UPD23C256	ROM	32	DIP28
UPD23C512	ROM	64	DIP28
UPD23C1010(C/AC) -xxx	ROM	128	DIP28
UPD23C1013(C/AC) -xxx	ROM	128	DIP32
UPD23C2013(C/ACZ) -xxx	ROM	256	DIP32
UPD23C4013(C/ACZ) -xxx	ROM	512	DIP32
V63C64Sxx	SRAM	8	SDIP28
V65C64PxxL	SRAM	8	DIP28
VN4464-xxLL	SRAM	8	DIP28
W2464	SRAM	8	SDIP28
WR2364 (335017-1012)	ROM	8	DIP28
WR23256 (335017-1011)	ROM	32	DIP28
WR259321-xx	ROM	64	DIP28
WR259322-xx	ROM	64	DIP28
X24C01P	EEPROM	1	SDIP8
X24C02P	EEPROM	2	SDIP8
XLJ6265-xxLL	SRAM	8	DIP28
YM2211-xxxxx	ROM	16	DIP28

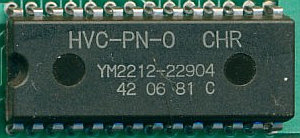

YM2212-xxxxx	ROM	8	DIP28
YM2301-xxxxx	ROM	32	DIP28

Oznaczenia:
xx - dowolne cyfry/litery
SOPnn - obudowa SOPnn
SDIPnn - wąska obudowa DIPnn (300 mils)
DIPnn - szeroka obudowa DIPnn (600 mils)

Oznaczenia rodzajów pamięci:
ROM (MASK) - pamięć tylko do odczytu.
PROM (OTP) - pamięć jednokrotnie programowana.
EPROM (UV) - pamięć wielokrotnie programowana i kasowana promieniami UV.
EEPROM (I2C) - szeregowa pamięć wielokrotnie programowana i kasowana elektrycznie.
SRAM - pamięć statyczna RAM do odczytu/zapisu.

Oznaczenia producentów pamięci:
AM - AMI / AMD, BR - Rohm, CDM - Harris, CXK - Sony, D - Intel / NEC, FCB - Philips, GM - GoldStar,
HM - Hyundai / Hitachi, HN - Hitachi, HY - Hyundai, IM - IMP, IMS - Inmos, KD - Konami, KM - Samsung,
LC - Sanyo, LH - Mosel-Vitelic / LSI Logic / Sharp, M - OKI / ST-Microelectronics (SGS-Thomson),
MB - Fujitsu, MK - ST-Microelectronics (SGS-Thomson), MN - Panasonic, MS - Mosel, MX - AMI / Macronix,
M5L / M5M - Mitsubishi, MBM - Fujitsu, MCM - Motorola, NM - National Semiconductor, P - Intel,
RO - Microchip, RP / RP2D - Sharp / Ricoh, S - Seiko-Epson / Seiko Instruments, SCC - Toshiba,
SRM - Seiko-Epson, TC / TMM - Toshiba, TMS - Texas Instruments, UPD - NEC, V - Vitelic,
VN - Victronix, W / WR - Winbond, X - Xicor, XLJ - Rohm, YM - Sharp / Yamaha.
